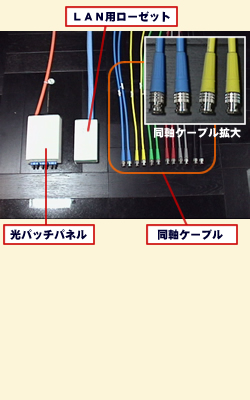

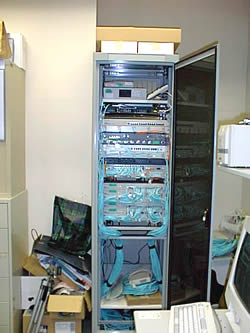

【１１】高機能ＨＵＢを使用して配線 高機能ＨＵＢを使用して、部門別にＬＡＮ配線の色別をして配線。 ※上部は光パッチパネル 【１２】光パッチパネル・ＬＡＮ用ローゼット・同軸ケーブル 左側が光パッチパネル ６芯を収容。各部屋の壁面などに取り付け可能。この方法はかなり低価格で光工事が行える。 中央は６ポートのＬＡＮ用ローゼット＆ケーブル 部門別にネットワークが異なる場合は、部屋に１つ配管してあると大変便利。 右側のカラフルなケーブルは、同軸ケーブル 特殊な低損失のカナレのケーブル＆コネクタで、ケーブル長はあまり延びないが２Ｇのデータ転送を必要とした時に使用。（某映像会社でも使用） 【１３】センター側１９インチラック センター側１９インチラック 高機能ＨＵＢやＤＥＬＬを使用したルーター、別棟用光配線などがされている。 【１４】高速通信への切替準備 ＢＯＸの中は１０ＭのＨＵＢ、扉に付いているのは１００ＭのＨＵＢ。 高速に切り替える為の工事中のもので、切替日に１０Ｍを外し１００Ｍへ変更。 【１５】パイプシャフト 大型木造建築内のパイプシャフト。 各弱電ＢＯＸから３本づつパイプを配管し、ＬＡＮと電話の配線に使用。 トラフを使用して配管を整理している。 前のページへ
