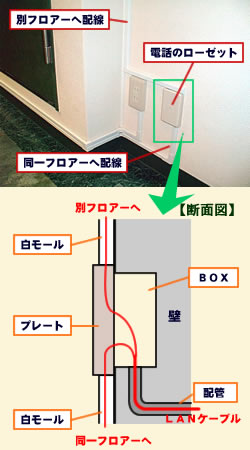

【６】電話の配管を利用した配線 右側のプレートは電話のローゼット。 これは電話の配管を利用して別の部屋からＬＡＮケーブルを通線し、このローゼットから同一フロアー内（写真下側の白モールで配線）と 別フロアーへ天井を使用して（写真中央上側へ白モールで配線）配線。 【７】天井裏を使用して配線 別室より天井裏を使用して通線されて来たＬＡＮ配線。 １個用ローゼットを使用し、ＬＡＮを使用する時にケーブルを接続して使用。 【８】床に穴を開けた配線 左側パイプには光ケーブルを通してあり、右側のブルーの線は４８芯の線の束となっていて、６個分のＬＡＮがとれる。 階の渡りがなく、床に穴を開けて配線。 【９】電源・電話・ＬＡＮのプレート 電源を３つ 電話を１つ ＬＡＮを３つ １つのプレートからとれる様に設計 電源を３つ 電話をケーブル ＬＡＮを３つ 上記の変更版で、電話の口からは電話用ケーブルを配線 【１０】弱電と電源の取り出し口 床に弱電と電源の取り出し口を設計。 上側が弱電（電話・ＬＡＮ） 下側が電源 ＬＡＮ用ローゼットを出したところ。 必要のない場合にはしまっておき、必要な時に取り出して使用。 ローゼットには磁石が付いているので、机などにつける事が可能。 このＢＯＸには３本の配管がされています。 １本をＬＡＮ、１本を電話、１本を予備として使用できる様に設計。 予備は将来ＬＡＮや電話を多く必要とした時に使用。 前のページへ 　 次のページへ
