システム事例　臨床授業用　視聴覚特殊支援システム

高等学校　学内ネットワークシステムの設置　及び　ＳＫＹＭＥＮＵ９の導入例

パソコン導入
	第一コンピュータルームには、先生用３台　生徒用４８台のシステムで、生徒側には、中間モニターが設備されています。プリンタはモノクロプリンタ３台　カラープリンタ１台　ＯＣＲ１台、旧システムのプリンタやスキャナーも数台接続しています。 WindowsＸＰに慣れているとのことで、ＸＰで導入となりました。有償ソフトはスクールアグリメントを使用しています。その他のソフトはフリーソフトが多く、有償ソフトは、旧バージョンのままインストール、そのためにもWindowsＸＰを選択しています。
授業支援ソフト（ＳＫＹＭＥＮＵ９）
	授業支援ソフトとしては、ＳＫＹＭＥＮＵ９を導入、生徒用ＰＣの一括管理をしています。インターネットなどでの有害サイトの除去。授業に使用するプログラムの起動をかけるのにも手間取る生徒でも、先生端末より強制的に指定のプログラムの起動をかける。などといろいろな機能があります。またＳＫＹＭＥＮＵ９のサポートも結構質問に答えてくれます

ＳＫＹＭＥＮＵ９のレイアウト表示
	端末のレイアウトどおりにレイアウト表示を作成してみました。

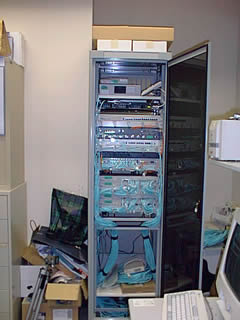

学内全体のメインネットワーク架

ネットワークは、生徒用ネットワークと先生・事務系ネットワークをここで分け、別棟へは光ケーブル４対（８芯）を敷設、内２対で生徒用ネットワークと先生・事務系ネットワークに使用。別棟にも各階２台のメインＨＵＢを設置し物理的にネットワークを切り替えられるように設計。生徒側のスキルも年々向上しているため、８０２．１Ｘの稼動用に１台サーバーを導入。事務系は内部でさらにルーターを設置、セキュリティーを高めている。

各階幹線ＨＵＢ
	各ＨＵＢは特別教室など先生の目の届く鍵のかかる場所に設置しています。

情報コンセント
	全教室に情報コンセントを設置どこからでもインターネット接続が可能。
旋回型Ｗｅｂカメラ設置
	旋回型、自動巡回機能付きＷｅｂカメラでコンピュータールームをくまなく監視、カメラ右上の黒い物体は、小型のマイク、教室内の音声を拾うことが可能。ただしＩＤ・ＰＡＳＳを入れないとＷｅｂで閲覧は出来ない。決められた人のみに閲覧制限。
液晶プロジェクター設備
	第二コンピュータールームでは、既設のパソコンを撤去、第一コンピュータールームにあったパソコンを移設、新たにスクリーンと液晶プロジェクターを設備。第二コンピュータールームは、当初１００インチのスクリーン予定でしたが、液晶プロジェクターとスクリーンとが１００インチになる距離の所に、空調設備の噴出口とその点検口が有り設置出来ず、１２０インチとなりました。
	（液晶プロジェクターには、レンズを交換することによりワイドやズーム側に距離を変更できる機種もありますが、値段がかなり高くなってしまうため断念しました）　次の問題発生は、通常の市販スクリーンの場合、上黒（スクリーン収納箱とスクリーンの白地部分までの黒幕の部分）の長さでは蛍光灯が邪魔をして画面上部両サイドが欠けてしまうことが分かりました。このため特注で上黒部分を長くし、蛍光灯にかぶらない様にしました。結果的には、パソコンルームとしてだけ使うわけではなく、視聴覚としてもこの教室を使うため、結果オーライでした。
