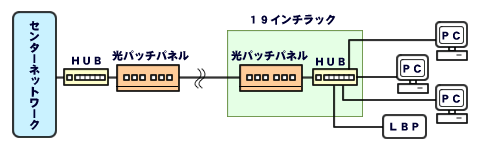

【1】19インチラックの収納
センター側から配線した光ケーブルを19インチラック内の光収納箱(光パッチパネル)に収め HUBを使用して各端末に配線している。

【2】各部屋への配線
EPS内に設けたHUBを各階のEPS内に用意し、そこから各部屋へ配線?ケーブルとわかるように赤のケーブルを使用。

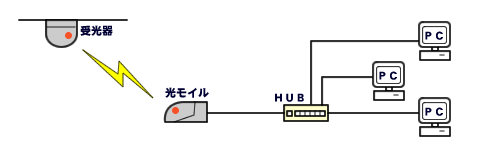

【3】赤外線通信ネットワーク(光モイル)
光モイルという赤外線通信によるネットワーク。
天井にも受側となる半球型をした受光器が取り付けられて通信を行う。
無線と違い外部にデータが漏れる心配がない。

【4】小型LAN用ローゼット
小型のLAN用ローゼット。
1〜6個用または12個用等、色々なものが用意されている。
写真は2個用で、透明なカバーが付いていて未使用時の接点へのゴミの付着を防いでくれる。

【5】ローゼットの管理
写真は1個用のローゼットで、各階のHUBナンバーとHUBのポートを記載している。
※N6−7・・・6階北側EPSのHUB7番ポートを意味する。
