-監視カメラ(同軸タイプ)-
-監視カメラ(同軸タイプ)- |
| 従来のように同軸に映像・音声を送るタイプの監視カメラです。 最近では画像の質が飛躍的にのび、小型軽量化されてきました。 また、歴史が長く様々なオプションが用意されているのも魅力的です。 |
| 今回掲載したシステムは、特注のポールを2本設計しました。 うち1本はポール内のケーブリングを可能にして表面にケーブルが見えないように。 また、もう1本は屋上にコンクリートブロックを作ってそれを重石とし、その上に特注の短いポールを乗せました。 このシステムでは上記の2本のポールに、屋外用の上下左右にズーム可能なワイパー付きカメラとスピーカーを配置。モニター室から各場所に指示を出せるようにしてあります。 |
| 屋外用のカメラケースはカメラの数倍の金額がかかります。 ケースにはいろいろな仕掛けがされているからですが、内部を見るとレンズ前面のガラスは曇り止めのための熱線がほどこされ、ワイパーも付けられており、良好な視界確保を可能にしています。 さらにケース内にはヒーターが配置されており、結露などの防止もします。 このようにいろいろな動作環境に適応するように設計されています。 最近では360度回転型のカメラも出まわり、パチンコ店などでよく目にするようになりました。 |
| ポールに取り付けた場合 | ||
|---|---|---|
 (1) |
 (2) |
|
|

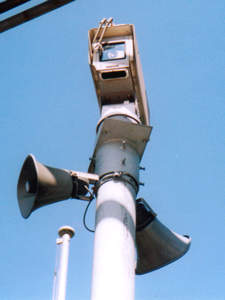

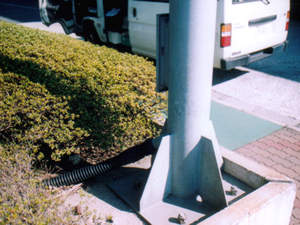

(1)ポール長は、注文時の指示により変更可能です。 (2)台座は、取り付け時に方向を変更できるようにネジで固定してあります。 (3)ポールに直接配管を接続。ケーブルが表に出ないようにしてあります。 |
 (3) |
|

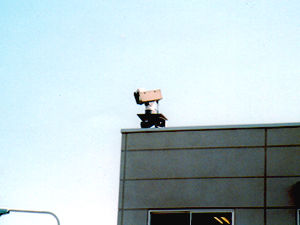

| 屋上に取り付けた場合 | |
|---|---|
 |
 |

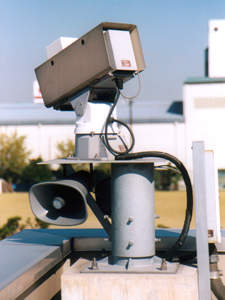

| 屋上は防水のため、穴をあけて固定することはできません。 そこで、コンクリートブロックを作製し、これにショートポールを取り付け配管。リレーユニットなどもコンクリートブロックに固定してあります。 |
|
|
|
|
|||||||||||||||||||||||
|
|
|
